Estne Polyamide 6 Crystallinus an Amorphous? PA6 Explicata Structura

Polyamide 6 Semicrystalline est — Non plene Crystallina, nec plene Amorphous

Polyamide 6 (PA6), vulgo Nylon 6 seu polycaprolacta, est a semicrystalline thermoplastic polymer . Hoc significat simul simul continet tam cristallinas regiones - regiones ubi catenae moleculares ordinatae sunt, iteratio exemplaria - et dominia amorphos, ubi catenae sarcina inordinata manet. Non est plene crystallinum sicut crystallus simplex sal, nec plene amorphous sicut vitrum ordinarium.

Hoc dual-phase microstructure fundamentalis ratio est Polyamide 6 fungitur iter facit. Fractio crystallina ei vim et rigorem tribuit, dum fractio amorphorum flexibilitatem, impulsum resistentiam confert, et facultatem ad hauriendum moleculas parvas sicut aquam. Discensura inter has duas periodos necessaria est cuivis partes designans, materias eligens, vel PA6 in contextibus industrialibus vel machinalis expediendis.

Communis fallacia est PA6 vel "crystallina" vel "amphora" secundum quam processit. Reapse proportio uniuscuiusque periodi variatur cum conditionibus processus, historiae scelerisque, et umore contento — sed utraque pars semper aliquatenus in solido Polyamide adest 6. PA6 refrigeratum exstinguere potest, quam paucas centesimas cristallinitatis index habere potest, dum lente refrigerata vel annata materia circa 35% attingere potest. Neutrum extremum producit materiam, quae est tantum una pars vel altera.

Quid Semicrystalline reapse significat in contextu PA6

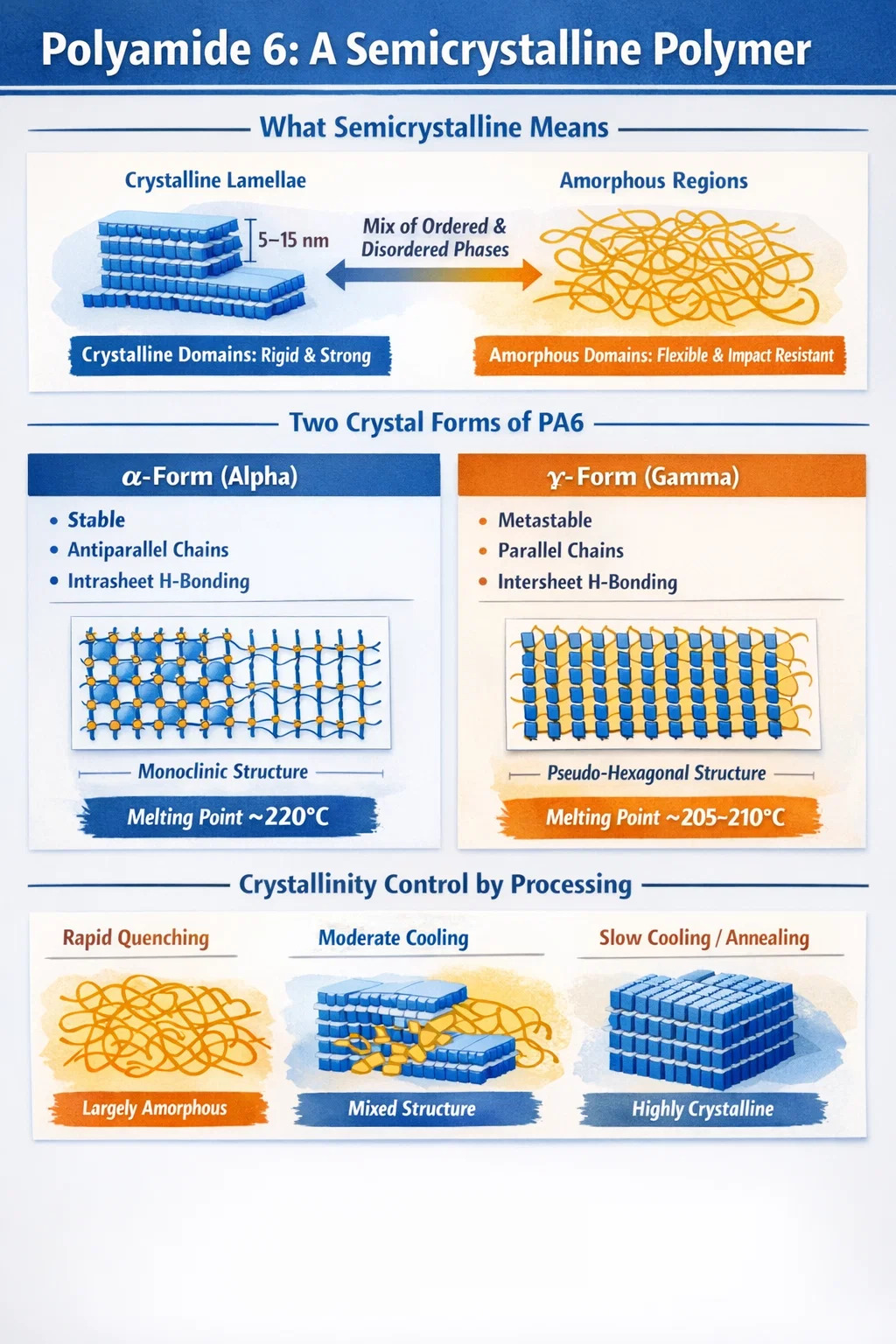

Cum physici polymerus materiam semicrystalline describunt, referuntur ad microstructuram specificam in scala nanometri. In solido statu Polyamide 6 in acervos lamellarum crystallinis - tenues, laminae instar regionum circiter 5 ad 15 nm crassas ordinatas, ab amorpho intertextis regionibus separatis. Hae acervi lamellarii maiores superstructuras sphaericas spherulitas vocant, quae observari possunt sub microscopio levi polarizato et polymerorum liquido crystallised semicrystallinae propriae sunt.

Vis impulsus crystallizationis in PA6 formatio intermoleculares vinculorum hydrogenii inter amid (-CO-NH-) circulos circa vincula polymerorum adjacentes est. Vincula haec, fortiora quam vander Waals interactiones, sed debiliores quam vincula covalentes, catenas in dispositiones parallelas claudunt et commodum strenuum efficiunt quod crystallizationem thermodynamice faventem facit. Tamen vincula longae, implicatae in solidificatione plene ordinare non possunt. Particeps fractio semper manet in inordinatis configurationibus comprehensus, cum tempus amorphos efformans.

Densitas inter duos gradus differentiam eorum structuralem reddit differentiam; crystallinum periodus PA6 densitatem circiter 1.24 g/cm habet, dum periodus amorpho densitatem circiter 1.08 g/cm habet. - gap fere XV%. Molem densitatis exempli PA6 mensurans est una methodus indirecta ad aestimandum gradum crystallinitatis adhibitum, quamquam accuratiores artes ut differentiales calorimetry (DSC) ac late angulus X-radii sparsi (WAXS) normae sunt in usu laboratorio.

Critice, amorphos regiones in PA6 non sunt omnes identicae. Investigatores distinguunt inter fracturam amorphosam mobilem (MAF) — vincula quae liberum sunt motum segmentorum subeundarum cooperativum supra temperaturam vitream transeuntem — et fracturam amorphosam rigidam (RAF). RAF constat ex catenis segmentis, quae geometrice sunt constrictae a propinquitate ad superficies lamellas crystallinas, dans mobilitatem restrictam etiam supra molem temperaturae vitreae transitus. Praesentia substantialis RAF in PA6 significat simplices duo-phasi exempla significanter aestimare implicationem structurae materiae.

Crystal duae formae Polyamidis 6: Alpha et Gamma

Polyamide 6 in unicam crystalli fabricam non crystallizet. Polymorphismum cristallinum exhibet, id est varias cristallinas structuras formare posse, quae polymorphs vocantur — secundum quomodo discursum est. Duo primaria polymorpha sunt alpha (α) forma et forma gamma (γ), singula cum dispositionibus atomicis distinctis et consequentibus mechanicis.

Alpha (α) Crystal Form

Forma α-forma est polymorphus Polyamidis thermodynamice stabilis 6. Cellam unitatis monoclinicam habet in qua vincula polymerorum adjacentium antiparallelum inter se currunt. Hydrogenium compages in forma α forma imprimis occurrit in schedae planae — intraschedae hydrogenii compages sic dictae — producens bene ordinatam, strenue favens structuram. Forma α circa 220°C liquescit et favetur PA6 crystallizantibus sub condiciones refrigerationis lento (typice in rates refrigerium infra circiter 8°C per secundam) vel post furnum supra 150°C. Superior gradus ordinis structuralis respondet superiori modulo Iuvenum cum γ-forma comparato.

Gamma (γ) Forma crystallis

Forma γ-, interdum pseudo-hexagonalis vel mesophasis describitur, est polymorphus metatable, qui praedominat cum PA6 ad celerius refrigerationem rates discursum (inter fere 8°C/s et 100°C/s), sicut in fibris liquescentis vel iniectio formarum frigidarum formarum. In γ-forma, vincula magis quam antiparallela parallela currunt, et conjunctio hydrogenii est interscheda in natura, quae inter schedas hydrogenii adjacentes occurrit. Forma γ-mote capti est et ad α-formam converti potest super furnum vel detectio in aquam calidam. In nanocompositis PA6/lute, γ-forma etiam constanter favetur ob influentiam lamellarum lutearum nucleantium.

Quid hoc Polymorphismus significat in Practice?

Pro fabrum et processoribus, polymorphismus crystallinus in PA6, conceptus academicus abstractus non est. Pars PA6 formata cum forma frigido et celeri cyclo formata tempus crystallis praevalens continebit, eadem resina cum forma calida et lento refrigeratione formata plura α forma continebit. Effectus mechanicae proprietates - rigor, lassitudo resistentia, stabilitas dimensiva - mediocriter inter has duas partes differet, tametsi ex eodem Polyamide gradu fiunt 6. Imperium refrigerandi rates et temperaturas fingunt est ergo una e instrumentis primariis ad microstructuram confectarum partium PA6 tutionum.

Typical Crystallinity Teli PA6 et quare est relative inferior

Una species microstructurae Polyamidis VI, quae multos fabrum miratur, est quam suam crystallinitatem humilis actu comparatur cum polymerorum crystallizabili simpliciori sicut polyethylene. Conflat crystallised PA6 typically attingit a crystallinity index de XXXV% vel infra , secundum condiciones processus et historiae scelerisque. Hoc significat etiam sub aequissimis condicionibus tarditatis, plures materiae per volumen remanere amorphos.

Ratio huius crystallinitatis mire iacet in catena topologiae PA6 in solidificato liquefactione. Dissimilis polyethylene, quae relative simplices, flexibiles catenis capax ad plicarum reentriarum adiacentium efficax, vincula PA6 insignita sunt vinculis hydrogenii validis intercapedinis quae impediunt motus catenae cooperativae necessariae ad crystallizationem efficientem. Accedit, quod catenae longae, polymerum implicatae, non possunt celeriter a suis configurationibus temere coilum in liquefactione ordinare. Exemplar structurae late receptae pro polyamide liquefacto crystallinis describit catenas ut numerosas longas, non-adiacentes loramenta re-ingressas formans, cum catenis intercrystallinis ligatis diversis lamellis crystallinis connexis. Haec ansa inordinata structura naturaliter spissam amorphorum stratum inter lamellas cristallino - in PA6 gignit, amorphorum involucrum typice fere duplo crassitudinem ipsius lamellarum crystallini.

Per comparationem, crystallinitas solutionis unius crystallini PA6 crevit, ubi vincula longe plus temporis et libertas reordinandi habent — multo altior esse potest, sed hoc non est repraesentativum commercialis PA6 in aliquo missione practica processus. Iniectio vera, ficta, extrusa, vel PA6 fibrarum fibrarum semper substantialem fractionem amorphosam continet.

PA6 refrigerationem restinguere - exempli gratia, celeriter immergentes specimen iustae aquae glaciei liquefactum — materiam cristallinitatis valde demissam producere potest, accedens ad statum paene plene amorpho. Haec PA6 restincta postea frigidam crystallizationem subire potest cum retractatione supra vitream transitum temperaturae circiter 50-55°C, ab amorpho praedominante ad semicrystallinum convertens. Mores hic in experimentis DSC facile conspiciuntur, ubi exothermatum crystallizationis frigus in calefactione PA6 refrigeratae extinctionis apparet.

Quam Processing Conditions Control Crystalline Structure of Polyamide 6

Quia Polyamide 6 est semicrystallina cum microstructura sensitiva et variabili, condiciones sub quibus profundissime discursum est proprietates ultimae partis. Haec una ex maximis momentis momentis operandi cum PA6 sicut materia machinalis est.

Refrigerant Rate

Rate refrigerans est dominans variabilis moderatio gradus cristallinitatis et distributionis polymorphus in infusione formata et extructa PA6. Rates refrigerantes infra circiter 8°C per secundam, forma α-pasma dominans est cristallina. Inter circiter 8°C/s et 100°C/s, γ forma praedominatur. In summa refrigeratione rates - quales sunt in exstinguendo celeri effecti - crystallizationem late supprimitur et praevalens amorpho PA6 obtinetur. In forma practica iniectio, cutis externa partis formatae (quae contra parietem frigidum velocissime refrigescit) typice plus γ-forma vel materiam amorphosam continet, dum nucleus (quod tardius refrigerat) plura crystalla α forma continet. Hoc facit morphologiam pellis-coram trans sectionem transversim gradientem.

Forma Temperature

Forma temperatus directam ictum in crystallinitatem habet. Formae superiores temperaturis (pro PA6, typice 60-100°C) tardam refrigerationem partis superficiei ad suum nucleum, maiorem altiore crystallinitatem promovent, et progressionem crystalli-formae favent. Formae inferioris temperaturae crystallinum reducere possunt, sed simpliciorem reddere. Una practica consecutio est ut partes superiores crystallitatis PA6 meliorem stabilitatem dimensionalem in servitio ostendant — cum secundarius crystallizationem factam post-formam redegerit — sed requirat tempora longiora cycli adaequatam crystallizationem ante eiectionem efficere.

Annealing

Annealing Polyamide 6 partes — eas ad temperaturas elevatas infra punctum liquefactum, fere 140-180°C — conversionem crystallorum γ-formarum ad formam stabiliorem promovet et altiorem gradum crystallinitatis per crystallizationem secundariam auget. Inclinatio etiam tendit in lamellas crystallinas existentes increbrescere et passiones internas minuere. Machinatores frequenter annales PA6 componentes destinaverunt ad servitutem vel applicationes summus temperaturas ubi stabilitas dimensiva in tempus criticum est.

Humorem Content Per Processing

Aquae duplicem munus in PA6 processui agit. In liquefactione processus, humor plasticizer agit, qui viscositatem liquescere reducens et — ad altas gradus — hydrolyticam degradationem catenae longitudinis causare potest. In statu solido, aqua absorpta vincula hydrogenii in amphoris periodo dissolvit, illas regiones plasticizing, vires distrahentes et rigorem minuens, et effectivum vitreum transitum temperatum submittentes. Phase crystallinae per se impermeabilis aquae est — humoris effusio tota fit per regiones amorphos structurae PA6. Inde est, quod plures gradus cristallini PA6 minus aquam hauriunt et meliorem stabilitatem dimensionalem in humidis conditionibus quam in gradibus minus cristallinis ostendunt.

Clavis Scelerisque Properties Coniunctum Semicrystalline Natura PA6

Microstructura semicrystalline Polyamidis 6 directe responsabilis est aliquot notarum praecipuarum scelerisquerum, quae eam acriter distinguunt ab utroque polymerorum amorphorum et mere crystallinis materiis.

• Punctum liquescens; Quia PA6 cristallinas regiones habet, punctum liquescens verum habet - circiter 220°C pro α-forma. Polymerorum amorphosi plene non liquescunt; non solum gradatim mitescere. Transitus PA6 liquescens acutus est proprietas definitiva materiae semicrystallini et ideo PA6 in temperaturis bene definitis dissolvi potest.
• Speculum transitus temperatus (Tg); Amphora PA6 vitreum transitum patitur circa 50-55°C in statu sicco. Infra hanc temperiem, in vitreo statu amorphoe vinculi constringuntur; superiores vero cartilagineos. Tg guttae significanter coram umore absorpti - usque ad circa 0°C vel infra ad plenam satietatem - quia aqua materias amorphos imprimit.
• Declinatio caloris temperatus (HDT); PA6 significantem rigorem retinet usque ad punctum liquescens, quia phaselus crystallinus sicut retis corporis supra Tg crosslink agit. Haec cum polymeris amorphos plene opponit, quae rigiditatem celerius supra suum Tg amittunt. HDT ex inexercitatae PA6 condiciones sub norma examinis typice in amplitudine 55-65°C est; cum supplementi fibra vitrea ad CC°C vel supra oritur.
• Transitus Brill: PA6 etiam solidum statum patitur transitum, qui dicitur Transitus Brill, circiter 160°C in materia libera. Supra hanc temperiem, transitus crystalli monoclinici a forma ad altiorem-symmetriam cum magis inordinate hydrogenii compage. Hic transitus implicationes habet ad fenestras processus et mores scelerisque PA6 ad operas temperaturas elevatas.

Quomodo structura semicrystallina determinat mechanicam de PA6

Mores mechanica Polyamidis 6 directa consecutio est microstructurae eius duo phase semicrystallini. Auxilia haec connexionis intellegentiae vires suas et limitationes in applicationibus machinandis explicant.

Lamellae crystallinae sunt ut crosslinks corporis vel subsidia firmandi, quae rigorem et vires praebent. Vincula amorphica inter et circa lamellas, praesertim vincula intercrystallina, quae spatio inter lamellas adjacent, accentus in deformatione portant et ad duritiem et ductilis conferunt. Haec architectura responsabilis est ad mores duplices cedendos, qui in distrahendo experimento PA6 ad cella temperaturas observantur: initiales cedunt modiculis (fere 5-10%) consociata cum deformatione ditionum amorphorum, deinde secundo cedunt modos superiores cum distractione ipsarum lamellarum crystallini.

Superior crystallinitas in PA6 plerumque correlat rigorem altiorem, vires distrahentes superiores, et melius resistentia subrepunt, sed cum impulsu imminutae resistentiae et elongationis in luce. Minoris crystallinitas PA6 - exempli gratia, PA6 producta cum celeriter refrigeratione - durior et ductilis tendit. Commercium hoc-off est notatio classica polymerorum semicrystallini et PA6 compositores et processores amplam latitudinem dat ad cantus proprietates specificas applicationes, componendo crystallinum per condiciones processus vel agentia nucleandi.

PA66 comparatum cum propinquitate (Nylon 6,6), PA6 paulo minus est crystallinum sub aequipollentibus condicionibus. Hoc PA6 dat punctum aliquanto inferius liquescens (~220°C vs ~260°C pro PA66), processabilium meliorum in temperaturis inferioribus, et aliquantulum melioris effectionis impulsum, PA66 dum resistentiam caloris et rigiditatem in elevatis temperaturis marginem meliorem praebet. Ambae sunt semicrystallinae — differentia in gradu crystallinitatis et perfectionis crystallini consistit, quam in natura fundamentali cristallino/amorpho materiarum.

Polyamide 6 vs

Distinctio dignum est inter Polyamidem VI et materiarum genus quae polyamides amorphos vocant, quoniam utraque ad familiam polyamidem pertinent, sed fundamentaliter diversas structuras ac proprietates habent.

PA6 est, de toto hoc articulo disputata, polyamida semicrystallina. E contra, polyamides amorphoi — sicut PA 6I/6T copolymeri (copolymeri hexamethylenediaminis cum acida isophthalicis et terephthalicis) machinantur ne crystallizationem penitus incorporent irregularem structuram molecularem, typice per copolymerizationem cum monomerorum diversorum geometriae. Unitates isophthalicae in PA 6I/6T, exempli gratia, kinks in catena introducunt quae impediunt sarcinam regularem et quemlibet ordinem crystallinum supprimunt, materiam plene amorphosam praebentes.

Huius differentiae practicae consequentiae significantes sunt. Amorphoae polyamides diaphanae sunt (quia nullae cristallinae ditiones exstant ad lucem spargendam), deformitatem formae humilitatis habent et stabilitatem dimensionalem optimam. Tamen summus temperaturae rigore a crystallinitate in PA6 collata carent, eorumque ministerium temperatura per transitum vitreum magis quam punctum liquescens terminatur. PA6, cum structura semicrystallina, est opaca vel translucens, ostendit altiorem formam DECREMENTUM, et distinctum punctum liquescens habet — sed rigorem et vires retinet bene supra suum Tg propter periodum crystallinum.

Distinctio rerum cum eligendi. Ad applicationes quaerunt claritatem opticam, tolerantias dimensionales strictas, et latis chemica resistentia in ambitibus modicis temperaturis, polyamides amorphos praeponi possunt. Ad fabrica- tionem machinalem applicationes quae altam rigorem requirunt, resistentiam gerunt et perficiendi circa CC°C, electio semicrystallina PA6 aptior est.

Methodi Crystallinity in PA6

Quia gradus crystallinitatis in Polyamide 6 variat cum historia processus et proprietates directe afficit, illum accurate mensurans fere maximus est. Plures artes analyticas ad hoc petit.

• Differentialis ENARRATIO Calorimetry (DSC); Frequentissima methodus. Calor fusionis mensuratus in liquefactione exempli PA6 comparatur cum calore theoretico fusionis C% crystallini PA6 (proxime 241 J/g pro α-forma). Ratio dat index crystallinitatis. Complicationes oriuntur quia PA6 frigora crystallizationem vel transitus polymorphicos per DSC scan calefactionis subire possunt, accurate analysim requirentes.
• Wide-Angle X-ray Scattering (WAXS); Notitias directas fabricas praebet de periodis crystallinis praesentibus. Acuta diffractio cacumina correspondent reflexionibus crystallinis; lato aureola amorpho conlatione respondet. Integrativa relativa intensiones permittit calculum index cristallinitatis et agnitio α vs. γ phase contentorum.
• Densitas mensurae; Quia crystallinus et amorphous PA6 densitates significanter diversae habent (1.24 g/cm³ vs. 1.08 g/cm³), densitatem exempli metientes et regulae bipertitae applicandae crystallinitatis aestimationem dat. Hoc simplex est, sed minus accurate quam DSC vel WAXS.
• FTIR Spectroscopia: Vincula infrared effusio cum certis gradibus cristallinis consociata permittit analysim semi-quantitivam. Pro PA6, vincula propria effusio in 974 cm⁻¹, 1030 cm⁻¹, et 1073 cm⁻¹ adhibentur ad α et γ contentum cristallum distinguere et quantitare.

Unaquaeque ars suas vires, limitationes et suppositiones habet. Pro exercitatione qualitatis imperium, DSC late propter celeritatem et accessibilitatem adhibetur. Ad accuratam structuram indolem — praesertim cum proportiones relativae α et γ augmenta res habent — WAXS cum DSC coniunctae imaginem plenissimam praebet.

Effectus practicae pro Design, Processing, ac Materialis Electionis

Pro fabrum et selectoribus materialibus, intellegentes Polyamidem 6 esse semicrystallinum — potius quam simpliciter illud "crystallinum" vel "amorfoum" appellare — directas et concretas consectarias habet ad quomodo partes designandae, processit et adhibita sint.

Primum, PA6 partes continue crystallize lente postquam formam relinquunt. Haec crystallization post-forma causat mutationes dimensionales — typice DECREMENTUM — quae partem aptam et functionem afficere possunt. Summus praecisio PA6 components saepe requirit moderatum furnum vel condiciones protocolla ut crystallizationem perficiat in ambitu moderato antequam conveniant. Sine hoc gradu, summa dimensiva in ministerio fieri potest, praesertim in primis paucis centum horis usui in temperaturis elevatis.

Secundo, humiditas partium PA6 condicionis est norma usus ante proprietatem mechanicam experiendi et ante usum in multis applicationibus. Nuper formata, arida PA6 proprietates habet, quae mediocriter ab humido-pa6-condita differunt, quia aqua absorpta amorphos periodos imprimit. Evulgatae proprietatis notae schedae pro PA6 gradibus typice nuntiant valores tam siccos quam formatos (DAM) et status humiditatis (typice conditionis humiditatis relativae 50%) — et differentiae substantiales esse possunt. Incussus vis et elongatio in continua cum humore effusio augentur, dum vires distrahentes, rigorem et duritiam minuunt.

Tertia, fibra vitrea supplementi mutat crystallizationem morum PA6. Fibrae vitreae agunt ut sites nuclei heterogeneae quae crystallizationem accelerant et temperaturam crystallizationem ad altiora bona transferunt. Materia inde PA6 in compositis vitreis referta tendit altiores cristallinas et subtilius structuras quam sub condicione refrigerationis aequivalens PA6, ad meliorem rigorem et dimensivam firmitatem conferens Polyamide 6 graduum vitreorum confirmatorum.

Quarto, electio inter PA6 et PA66 pro data applicatione saepe descendit ad differentias subtilium in structurarum eorum semicrystallinarum. PA66. Hoc PA66 aptius facit applicationes ad temperaturas CC°C appropinquantes et supra. Inferior processus temperatus PA6, melior superficies finis, maiorque facilior processus (partim propter ratem crystallizationem et DECREMENTUM inferioris) efficere maluit multis applicationibus praecisionis iniectionis et fibrae productionis.
